Kit de unión de cables blindados
Especializados en empalmes de cables derivados desde hace 20 años
Aislante, ignífugo, resistente al fuego, impermeable, amplia gama de usos.
Adecuado para cable principal de 10 ~ 35 mm, cable derivado de 2.5 ~ 16 mm
Tensión nominal 0.6/1 kV
Tecnología avanzada, reutilizable.
No es necesario cortar el cable principal, no es necesario reservar longitudes
Posición de instalación flexible
Ahorra entre 2 y 3 metros de cable principal, costes de mano de obra y tiempo.
Bajo costo general, alto rendimiento en cuanto a costos
Kit de unión de cables blindados Introducción
La tecnología de conexión de cables más avanzada disponible actualmente es el kit de empalme de cables blindados de Xi'an OUKAMU. Este kit está diseñado para proporcionar conexiones de cables blindados seguras, fiables y eficaces para una amplia gama de aplicaciones. Fabricado con precisión, es altamente fiable.
Este kit garantiza que sus conexiones sean seguras y agradables a la vista, independientemente de si está trabajando con cables resistentes al fuego o retardantes de llama a bajo voltaje.
Nuestra tecnología patentada de conector T integrado simplifica el proceso de instalación, aumenta la seguridad general y reduce los costos de mano de obra y tiempo.

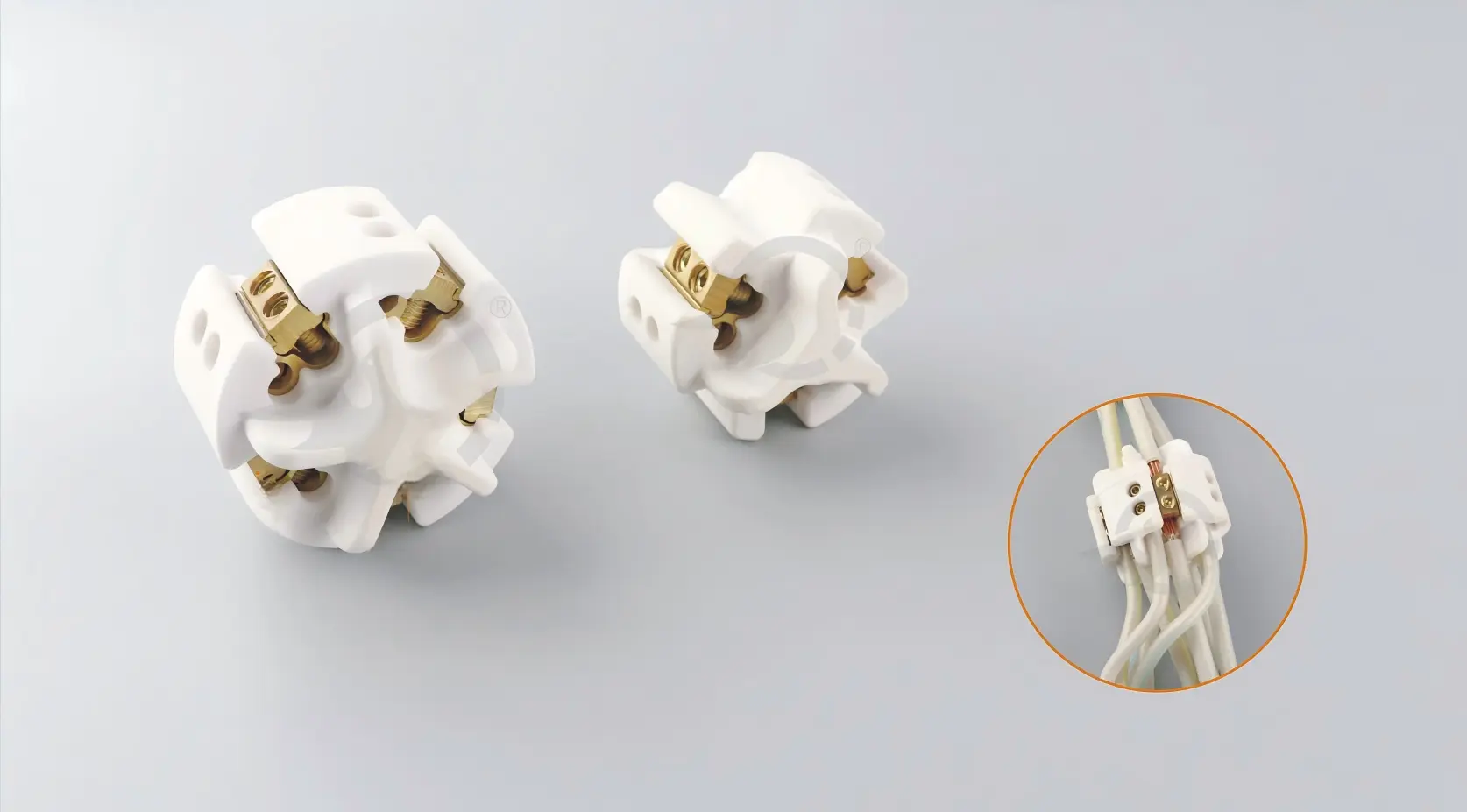

Bloque de terminales T integrado
Tipo ignífugo : Diseñado para uniones en T de cables ignífugos, moldeado por inyección a partir de un aislamiento de plástico de ingeniería reforzado, ignífugo y resistente a altas temperaturas de alta calidad.
Tipo resistente al fuego : Diseñado para uniones en T de cables resistentes al fuego (incluidos los resistentes al fuego con aislamiento mineral), fabricados con materiales refractarios aislantes minerales cocidos, capaces de soportar temperaturas superiores a 1500 °C.

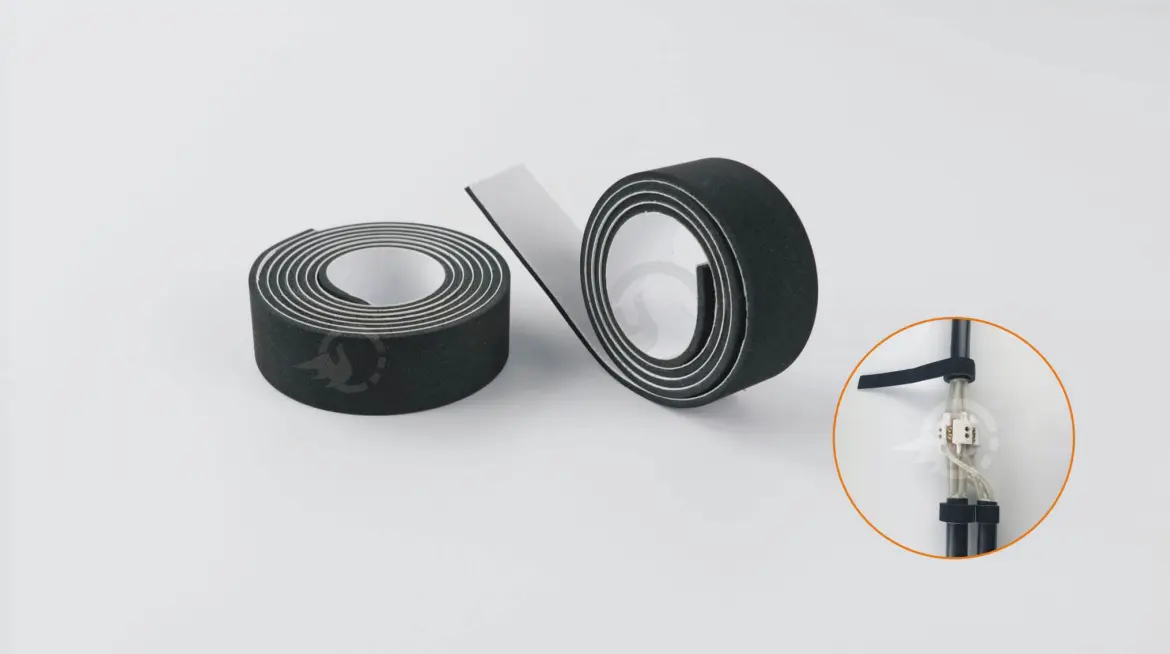

Cinta de sellado
Funciones:Envuelto alrededor de las cubiertas exteriores del cable principal y los cables de derivación, sella los espacios entre los cables y la abertura de paso correspondiente (para el cable principal) y la salida de derivación en la carcasa protectora, evitando así la entrada de polvo y partículas sólidas en la carcasa.
Características de presentación:Recubrimiento adhesivo de una sola cara (sensible a la presión). Material elástico que proporciona flexibilidad para adaptarse a pequeñas deformaciones.
Aplicación fácil y cómoda in situ. Excelente capacidad de sellado, que garantiza una protección fiable.
Retardante de llama, conforme a las normas de seguridad pertinentes para accesorios de cables.
● Rendimiento del producto
Rendimiento de resistencia al fuego:
• Integridad del circuito C: Después de haber sido sometido al fuego (950 °C–1000 °C) durante 180 minutos, el circuito permanece intacto.
• Integridad del circuito W: Después de ser sometido al fuego (650 °C–700 °C) durante 15 minutos, seguido de la aplicación de agua pulverizada y una exposición continua al fuego durante otros 15 minutos, el circuito permanece intacto.
• Integridad del circuito Z: Después de ser sometido a fuego (950 °C–1000 °C) y vibración mecánica durante 15 minutos, el circuito permanece intacto.
• Grado de protección: IP65 (impide la entrada de objetos extraños, polvo, lluvia y chorros de agua; apto para aplicaciones sin inmersión).
•Resistencia de aislamiento: Con una humedad del 90%, una tensión de prueba de 1 kV y una resistencia de aislamiento entre fases > 10 000 MΩ.
•Tensión de resistencia: Con un 90 % de humedad, se aplica una tensión de 3.5 kV durante 5 minutos, sin que se produzca una ruptura entre fases.
Complies with the requirements of BS6387:2013 "Test method for resistance to fire of cables required to maintain circuit integrity under fire conditions" and Q/OKM01-2018 "Integrated branch devices with rated voltage 0.6/1kV" for circuit integrity, conductor continuity, thermal cycling tests, and other standard requirements.
Certificado y probado por el Laboratorio Nacional de Ingeniería para la Tecnología de Construcción de Ferrocarriles de Alta Velocidad, el Centro Nacional de Supervisión de Calidad y Pruebas de Materiales de Construcción contra Incendios, el Centro Nacional de Supervisión de Calidad y Pruebas de Cables y Alambres, y Oukamu Electric Co., Ltd.
Dimensión
Parámetros
|
MODELO |
Especificación (área de la sección transversal de los conductores del núcleo del cable (mm²) |
Parámetros técnicos |
|||
|
Cable principal ( 2~5 núcleos ) |
Cable de rama (2~5 núcleos) |
Tensión nominal (kV) |
Corriente nominal (A) |
Tamaño Largo * Ancho * Alto (mm)
|
|
|
Núcleo de cobre |
|||||
|
FH-JFZ-16/10 |
4-16 |
1.5-10 |
0.6/1 |
72 |
210*140*65 |
|
FH-JFZ-35/16 |
10-35 |
2.5-16 |
0.6/1 |
95 |
300*160*80 |
|
FH-JFZ-70/35 |
25-70 |
2.5-35 |
0.6/1 |
150 |
415*170*85 |
|
FH-JFZ-50/35 |
16-50 |
2.5-35 |
0.6/1 |
150 |
415*190*105 |
|
NH-JFZ-16/10 |
4-16 |
1.5-10 |
0.6/1 |
72 |
220*110*65 |
|
NH-JFZ-35/16 |
10-35 |
2.5-16 |
0.6/1 |
95 |
300*125*85 |
|
NH-JFZ-70/35 |
25-70 |
2.5-35 |
0.6/1 |
150 |
360*135*90 |
|
NH-JFZ-50/35 |
16-50 |
2.5-35 |
0.6/1 |
150 |
415*185*100 |
Pasos de la instalación
Parámetros técnicos
Comprender las especificaciones técnicas de nuestro producto es fundamental para garantizar que satisfaga sus necesidades específicas. A continuación, se detallan los parámetros clave:
- Voltaje: 0.6 / 1 kV
- Temperatura resistente al fuego: 750 1000 ℃ ~
- Tensión soportada: 3.5kV
- Caída de voltaje: <3.2 mV
- Resistencia de aislamiento: >500MΩ
- Compatibilidad de cables: Adecuado para cables ignífugos, resistentes al fuego y con aislamiento mineral de bajo voltaje.
Estos parámetros garantizan que el producto sea lo suficientemente versátil para ser utilizado en una amplia gama de aplicaciones, proporcionando un rendimiento sólido incluso en entornos difíciles.
Características técnicas
El kit de empalme de cables blindados no es un producto de conexión de cables cualquiera; está diseñado con características que lo distinguen en el mercado:
- Cable principal sin corte:A diferencia de los métodos tradicionales, nuestro kit permite conectar cables derivados sin cortar el cable principal, preservando su integridad y resistencia.
- Conexión integrada:Los cables principales y derivados se conectan directamente al cuerpo del conector en T aislado, ignífugo y resistente al fuego, lo que garantiza una conexión segura y sin fisuras.
- Aislado y sellado:El cable derivado está completamente aislado y sellado, lo que ofrece protección contra factores ambientales como la humedad, el polvo y la corrosión.

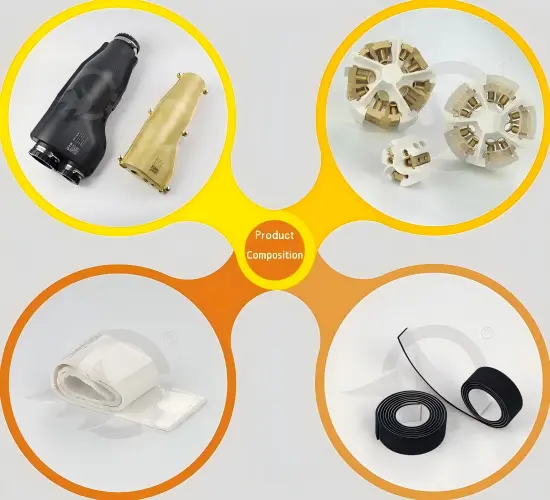

Composición y Clasificación
El kit de empalme de cables blindados se compone de varios componentes clave que trabajan juntos para garantizar una conexión impecable:
- Cuerpo del conector en T:Fabricado con materiales ignífugos y resistentes al fuego de alta calidad, este es el núcleo del kit.
- Materiales de aislamiento y sellado:Proporciona protección adicional y extiende la vida útil de la conexión.
- Accesorios de montaje:Incluye tornillos, pernos y otros componentes necesarios para una instalación segura.
Aplicación
La versatilidad del kit de empalme de cables blindados lo hace ideal para una amplia gama de aplicaciones:
- Plantas industriales:Conexiones seguras para distribución de energía de bajo voltaje.
- Edificios comerciales:Conexiones resistentes al fuego para mayor seguridad.
- Proyectos de infraestructura:Conexiones duraderas y confiables para proyectos a largo plazo.
- Marina y Offshore:Resistente a entornos hostiles, lo que garantiza conexiones confiables en condiciones difíciles.
Ya sea que esté trabajando en una nueva instalación o actualizando una existente, nuestro kit está diseñado para satisfacer las demandas de diversas industrias y aplicaciones.
Embalaje y transporte
Sabemos que la fiabilidad del artículo no se puede ver comprometida sin un embalaje y transporte adecuados. Para garantizar que cada unidad llegue a usted en perfectas condiciones, se empaqueta cuidadosamente en un embalaje resistente, a prueba de golpes y humedad.
Ya sea que reciba una sola unidad o un pedido enorme, nuestro servicio de agrupación está diseñado para que sea fácil de manejar. Para satisfacer sus necesidades calculadas, ofrecemos opciones de envío versátiles que incluyen transporte aéreo, marítimo y terrestre.
Contáctenos
Para obtener más información sobre el kit de empalme de cables blindados o para realizar un pedido, póngase en contacto con nosotros en info@okmbranchcable.com.
Para garantizar que seleccione el producto adecuado para sus necesidades, nuestro equipo de expertos está preparado para responder cualquier pregunta que pueda tener.
En Xi'an OUKAMU nos dedicamos a ofrecer productos de la más alta calidad que cumplen con los requisitos más estrictos de seguridad y fiabilidad. Estamos a su disposición para ayudarle con sus necesidades de conexión de cables.
